Подземный газовый полиэтиленовый (ПЭ) шаровой кран

2026-01-29

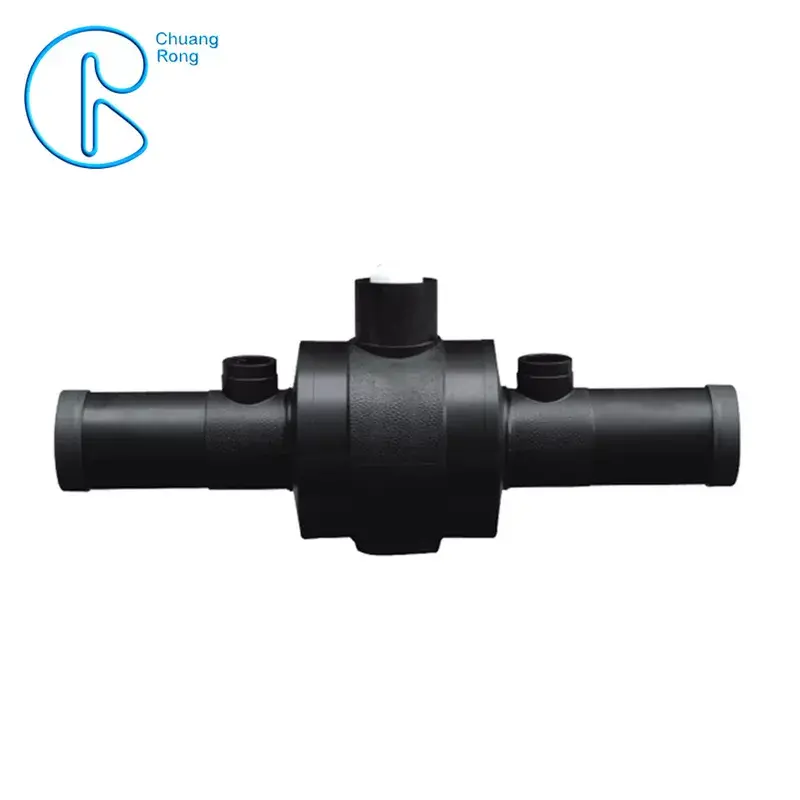

Подземный газовый полиэтиленовый (ПЭ) шаровой кран является важным управляющим элементом, специально разработанным для подземных полиэтиленовых (ПЭ) трубопроводных систем городского газоснабжения и водоснабжения. Этот кран имеет полностью пластиковую (ПЭ) конструкцию, при этом основной материал - полиэтилен (ПЭ100 или ПЭ80), а стандартное соотношение размеров (SDR) составляет 11. Он обладает превосходной коррозионной стойкостью, антистарением и герметичностью. Основной особенностью конструкции является объединение основного крана и двух вентиляционных клапанов, что позволяет безопасно и удобно открывать и закрывать трубопроводную систему, а также проводить операции по сбросу и замене среды. Кран непосредственно закапывается под землю и может быть управлен с поверхности с использованием защитной втулки и специального ключа, что значительно упрощает процесс технического обслуживания. Это идеальное исполнительное устройство для обеспечения безопасной и удобной работы подземных ПЭ-трубопроводных сетей.

Характеристики производительности

Высокая герметичность: Использует самозажимную плавающую уплотнительную конструкцию, обеспечивающую полное отсутствие утечек как внутри, так и снаружи крана, что гарантирует безопасность и надежность.

Долговечность: Полностью пластиковая конструкция не требует антикоррозионной, гидроизоляционной или антистаренческой обработки и имеет срок службы до 50 лет при проектных условиях.

Легкость в управлении: Легкий вес и небольшой момент открытия и закрытия, а также оснащен специальным ключом для удобного управления с поверхности.

Простота установки и технического обслуживания: Может быть соединен с ПЭ-трубами с использованием стандартных методов электросварки или стыковой сварки, с высокой эффективностью строительства. Регулярное техническое обслуживание требует только операций по открытию и закрытию каждые три месяца.

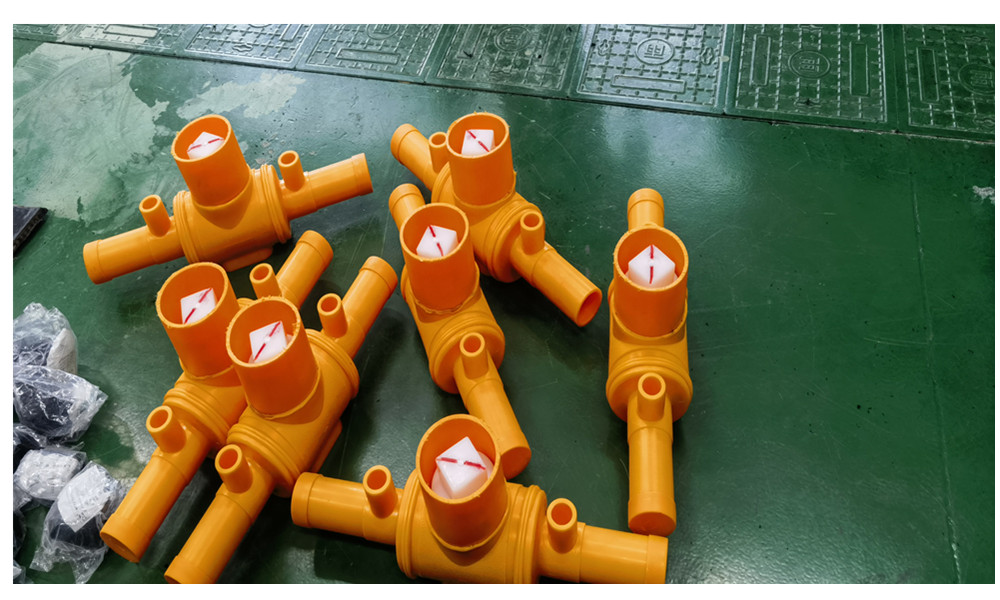

Двойная вентиляция: Объединен с двумя вентиляционными отверстиями, что облегчает безопасный сброс остаточного газа в нижнем участке трубопровода после закрытия основного крана, что является важной безопасной функцией при техническом обслуживании, ремонте или экстренной обработке.

Условия эксплуатации

Применимые среды: очищенный природный газ, сжиженный нефтяной газ, искусственный газ, а также пригодный для городских систем водоснабжения.

Номинальное давление: PN ≤ 0,5 мпа (в соответствии с давлением подсоединенной трубопроводной системы PE) при максимальном рабочем давлении, в 1,5 раза превышающем испытательное давление герметизации (до 1,2 мпа) на основе международных стандартов, и испытание на герметичность при низком давлении 28 кпа в соответствии со стандартами ASME для проверки герметичности и прочности клапана.

Рабочая температура: -20°C до +40°C (допустимое рабочее давление при различных температурах должно соответствовать соответствующим стандартам материала PE трубы).

Номинальный диаметр (dn): доступен в нескольких спецификациях, включая 32, 40, 50, 63, 75, 90, 110, 125, 160, 180, 200, 250, 315, 355 и 400.

В соответствии со стандартами

GB/T 15558.3-2008

ISO4437-4:2015
EN1555-4:2011
ASEME B 16.40:2013

Обработка и осмотр

При обращении с клапанами они должны быть аккуратно подняты и установлены. Запрещается столкновение или удар по любой части корпуса клапана для предотвращения повреждения. Перед установкой необходимо проверить герметичность клапана. Испытательной средой должен быть воздух или азот, а содержание проверки должно включать в себя уплотнение левой, правой и полной уплотнения затвора, которое должно соответствовать стандарту GB/T13927-1992.

Положение установки для установки

Клапаны должны устанавливаться на хорошо уплотненной основе, а во время установки клапан должен находиться в полностью открытом состоянии.

Очистка трубопровода

Перед соединением клапана трубопровод должен быть тщательно продут и очищен, чтобы предотвратить попадание в канал вентиля почвы, песка и других отходов, которые могут привести к внутренним повреждениям.

Метод гранулирования

Соединение между клапаном и трубопроводом из полиэтилена (пэ) должно осуществляться методом стыкового соединения или электросоединения и строго соответствовать "техническим правилам сварки газопроводов из полиэтилена" (TSG D2002-2006).

Установка защитного рукава

Клапан оснащен защитным рукавом (включая защитную крышку рукава) и рабочим гаечным ключом. Соответствующая длина защитного рукава должна определяться с учетом глубины захоронения. При установке защитного рукава убедитесь в Том, что направление стрелки на защитном рукаве полностью соответствует направлению открытия трубопровода PE и открытию защитного рукава нижней части седла, затем выровняйте защитный рукав вертикально с крышкой клапана и твердо закрепите его.

Срабатывание выпускного клапана

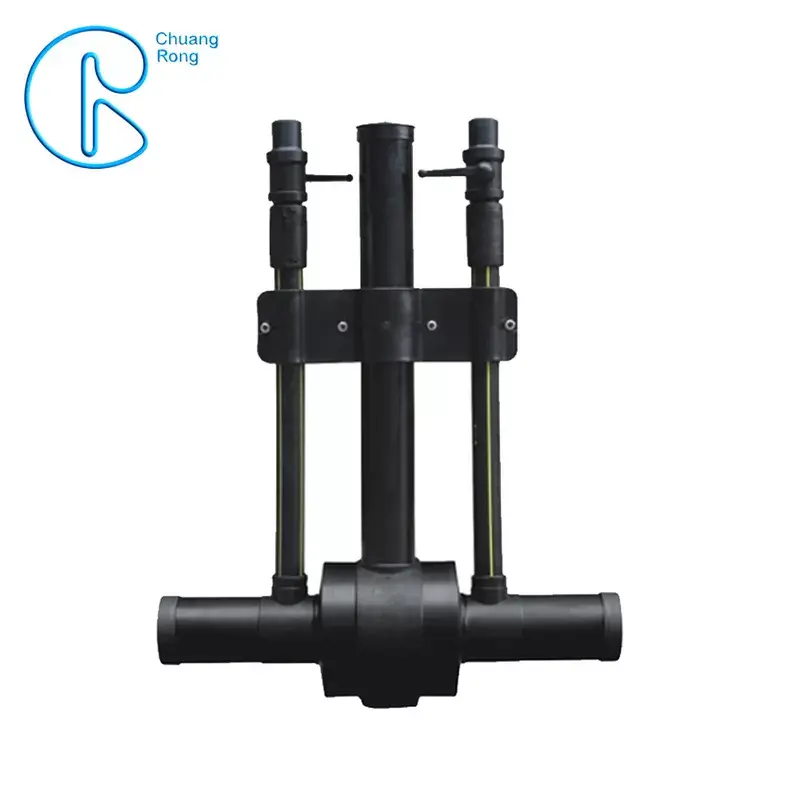

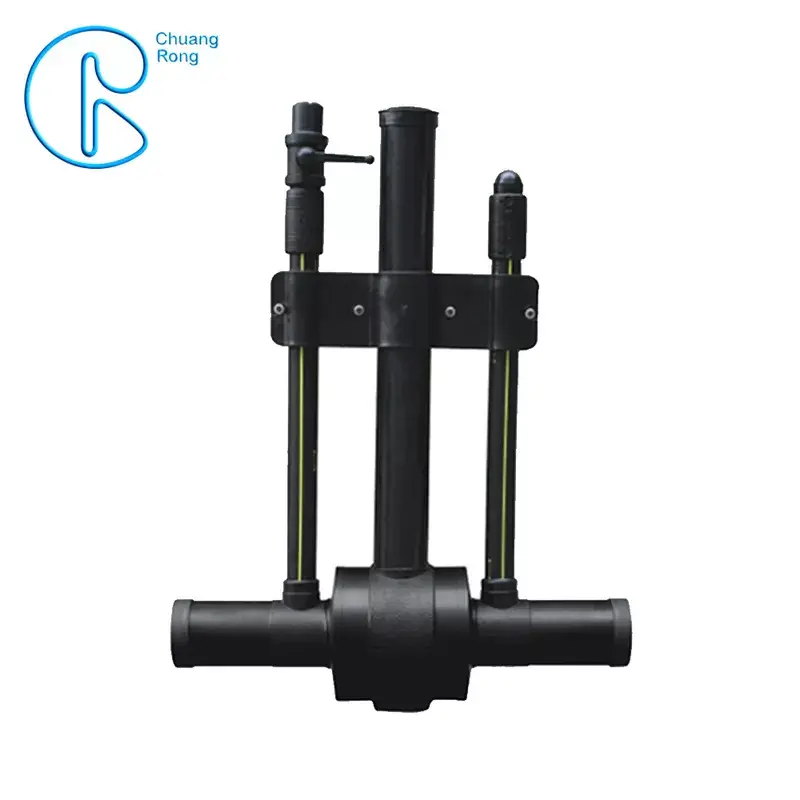

Если используется двойной выпускной клапан или Один выпускной клапан, то этапы работы являются следующими: сначала полностью закрыть главный клапан, затем открыть выпускную крышку выпускного клапана, а затем открыть выпускной клапан для вентиляции; После завершения вентиляции закройте вентиляционный клапан и закройте выпускную крышку. Примечание: выпускное отверстие выпускного клапана используется только для замены газа, отбора проб или подсоединения к вспышке. Строго запрещено использовать его для испытания системы под давлением, продувки или подачи газа, в противном случае он может повредить клапан и привести к авариям в области безопасности.

Требования в отношении обратного наполнения

Наружная часть защитного рукава должна быть заполнена оригинальной почвой или песком без камней, стеклянных блоков или других твердых предметов во избежание повреждения защитного рукава и клапана.

Технические требования к условиям эксплуатации

Клапан разрешается использовать только в полностью открытом или полностью закрытом состоянии. Строго запрещено использовать его для регулирования давления или метания. При работе используйте соответствующий гаечный ключ. Вращение против часовой стрелки — для открытия, а против часовой стрелки — для закрытия.

Выше приводится соответствующее введение о выборе труб PE. В процессе развития компании они постепенно имеют собственную команду разработчиков, а также могут гарантировать производственный процесс и производственную технологию. Так что вы можете также посетить их официальный сайт или посетить их завод. Если у вас есть какие-либо вопросы, вы также можете проконсультироваться онлайн во время.
