Установка и обслуживание ПЭ – труб

2025-07-17

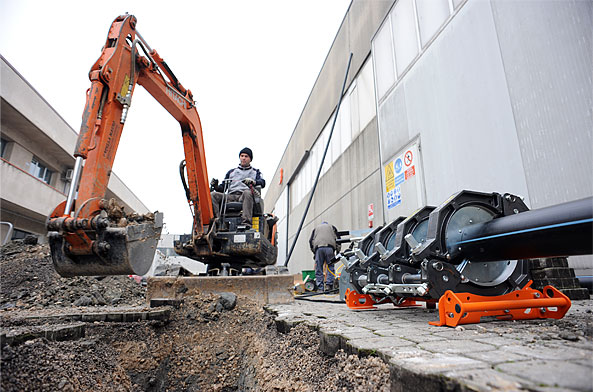

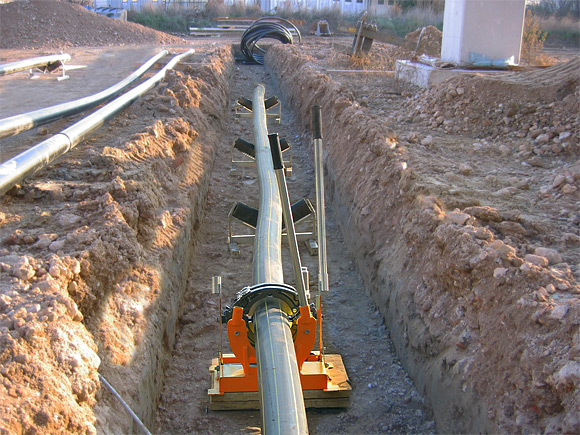

Канавка

При строительстве необходимой канавки должны соблюдаться национальные и региональные нормативные акты и директивы для полиэтиленовых труб, покрытых слоем почвы. Канавка должна обеспечивать расположение всех частей трубопровода на безопасных от промерзания глубинах и иметь достаточную ширину.

Ширина канавки

Учитывая проект и дополнительное воздействие грунта на трубы, ширина канавки должна быть как можно уже.
В таблице А приведены рекомендуемые ширина канавки. Эти значения соответствуют принципам, согласно которым ширина канавки должна быть как можно уже, чтобы свести к минимуму внешние нагрузки и затраты на монтаж, при этом обеспечивая достаточное пространство для выполнения требуемой уплотнения.
Принимаемая фактическая ширина канавки будет зависеть от свойств грунта, системы соединения труб и от того, производятся ли соединения в канавке.

Таблица А. Рекомендуемые ширина канавки

dn of PE pipes (mm)	Trench width (mm)
20~63	150
75~110	250
12~315	500
355~500	700
560~710	910
800~1000	1200

В тех случаях, когда трубопроводы PE устанавливаются вместе с другими службами в обычных траншеях, ширина траншей может быть определена правилами местных органов власти, с тем чтобы можно было проводить последующие работы по техническому обслуживанию.

Глубины траншей

В тех случаях, когда сортовая линия PE труб не указана, крышка над верхней частью PE труб должна быть установлена таким образом, чтобы обеспечивалась надлежащая защита от внешних нагрузок, повреждения третьей стороной и строительных перевозок.

Там, где это возможно, трубы должны устанавливаться на минимальной глубине, и в качестве ориентира следует использовать значения, перечисленные ниже.

Installation Condition		Cover over pipe crown (mm)
Open country		300
Traffic Loading	No pavement	450
	Sealed pavement	600
	Unsealed pavement	750
	Construction equipment	750
	Embankment	750

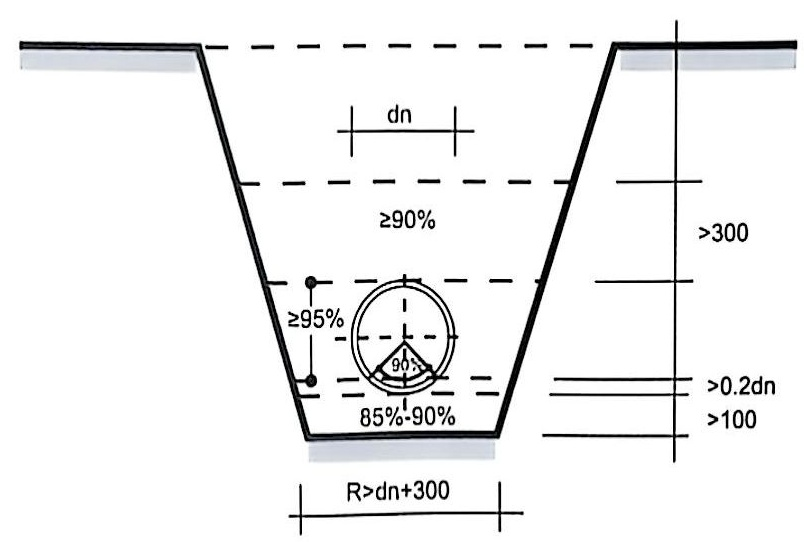

Постельные принадлежности и наполнитель

Выкопанные траншевые полы должны быть вырезаны равномерно и быть свободными от всех камней и твердых предметов. В траншеях и насыпях используются следующие постельные принадлежности:

1. Песок или почва без камней размером более 15 мм и любых твердых глины размером более 75 мм.

2. Измельченные породы, гравий или гравийные материалы четного сорта с максимальным размером 15 мм.

3. Извлеченный материал без камней или растительных веществ.

4. Глины кусочков, которые могут быть уменьшены до размера менее 75 мм.

В большинстве областей применения пэ трубы, как минимум 75 мм постельного материала используется как в траншеях и набережных при раскопках почвы. Для раскопок в скале может потребоваться глубина постельного белья 150 мм.

Остальная часть траншеи, или насыпка насыпь, может быть выполнена из ранее выкопанных местных материалов.

В них не должно содержаться крупных пород, растительных веществ и загрязненных материалов, и все материалы должны иметь максимальный размер частиц менее 75 мм.

В тех случаях, когда трубопроводы PE устанавливаются в районах с высокой внешней нагрузкой, материалы для заполнения должны соответствовать тому же стандарту, что и материалы для постельных принадлежностей и покрытия.

Блоки тяги и трубные удерживающие устройства

Блоки тяги требуются для труб CHUANGRONG PE в тех случаях, когда соединения не выдерживают продольных нагрузок. При любом изменении направления движения должны быть предусмотрены блоки тяги.

При использовании бетонных блоков точки соприкосновения между трубой PE или арматурой и осевым блоком должны быть защищены от истирания PE. Для этой цели может использоваться резиновая или злокачественная пленка.

Все фитинги и тяжелые предметы, такие, как чугунные клапаны, должны быть закреплены таким образом, чтобы предотвратить точечную нагрузку на материалы PE. Кроме того, в случае использования клапанов нагрузка крутящего момента, возникающая в результате операций открытия/закрытия, должна поддерживаться блоковыми опорами.

Наземная установка

Трубы CHUANGRONG PE могут быть установлены над поверхностью земли для применения под давлением и без давления как при непосредственном воздействии, так и в защищенных условиях. Черные PE трубы могут использоваться в условиях прямого солнечного излучения без дополнительной защиты. Если PE трубы других цветов, кроме черного, используются в условиях воздействия, то трубы должны быть защищены от солнечного света. Если трубы PE установлены в условиях прямого воздействия, то при определении эксплуатационного давления труб PE следует учитывать повышенную температуру материала PE, обусловленную воздействием. Локализованная температура создает такие условия, как близость к паровым линиям, радиаторам или выхлопным газам, которых следует избегать, если только трубы PE не защищены надлежащим образом. В тех случаях, когда используются запаздывающие материалы, они должны быть пригодны для применения в целях воздействия.

Релайнинг и нерытье траншеи

Существующие трубопроводы можно отремонтировать, вставив трубы CHUANGRONG PE в старые трубы. Трубопроводы могут быть вытянуты в положение механическими лебедками. Соединение с трубами PE обеспечивает конструкционный элемент, способный выдерживать внутреннее давление или внешнюю нагрузку, не полагаясь на остаточную прочность оригинальных поврежденных элементов трубы.

Трубы PE требуют коротких входов и выходов траншей, чтобы разместить радиус трубы PE, чтобы привести в существующий трубопровод, а лебедка сборка используется, чтобы тянуть PE вкладыш вдоль трубопровода. Минимальный радиус изгиба корпуса PE можно рассчитать, как описано в описании кривизны трубопровода в руководстве.

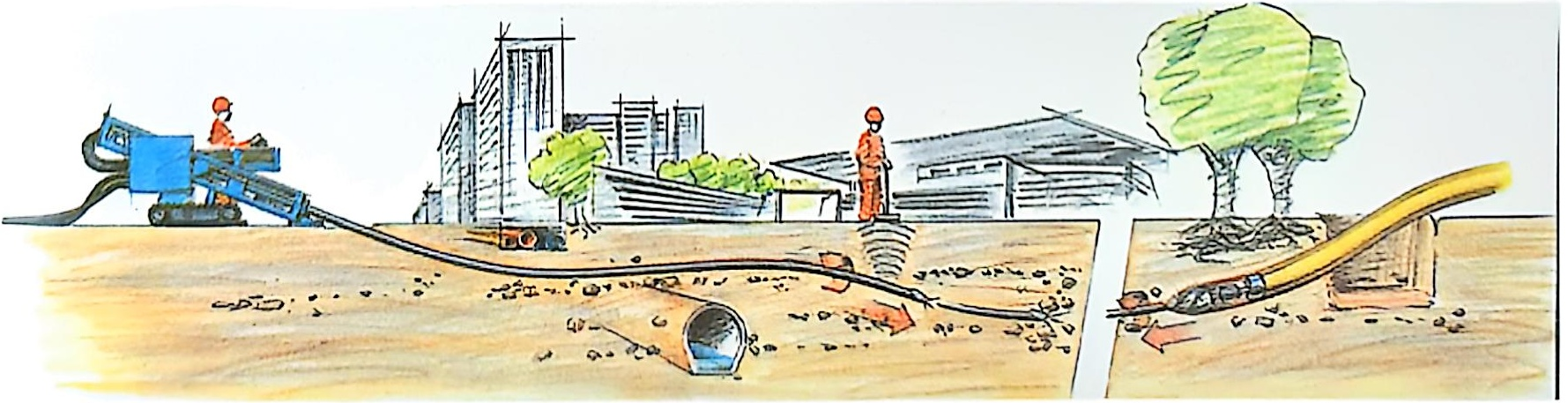

Пэ трубы могут также использоваться в проектах, не связанных с рытьем траншей, таких как горизонтальное наклонное бурение (HDD). Одним из первых видов использования труб большого диаметра PE при наклонном бурении было использование для речного бурения. Пэ труба подходит для этих установок из-за ее допуска к цаплению и системы соединения, которая обеспечивает соединение с нулевой скоростью утечки и расчетной мощностью растяжения, равной мощности трубы.

На сегодняшний день направлены буровые установки пэ для газо -, водопроводной и канализационной сетей; Трубопроводы связи; электрические трубопроводы; И множество химических линий.

Эти проекты предусматривали не только пересечение рек, но и пересечение автомагистралей и подъездных путей через развитые районы, с тем чтобы не беспокоить улицы, подъездные пути и подъездные пути для предприятий.

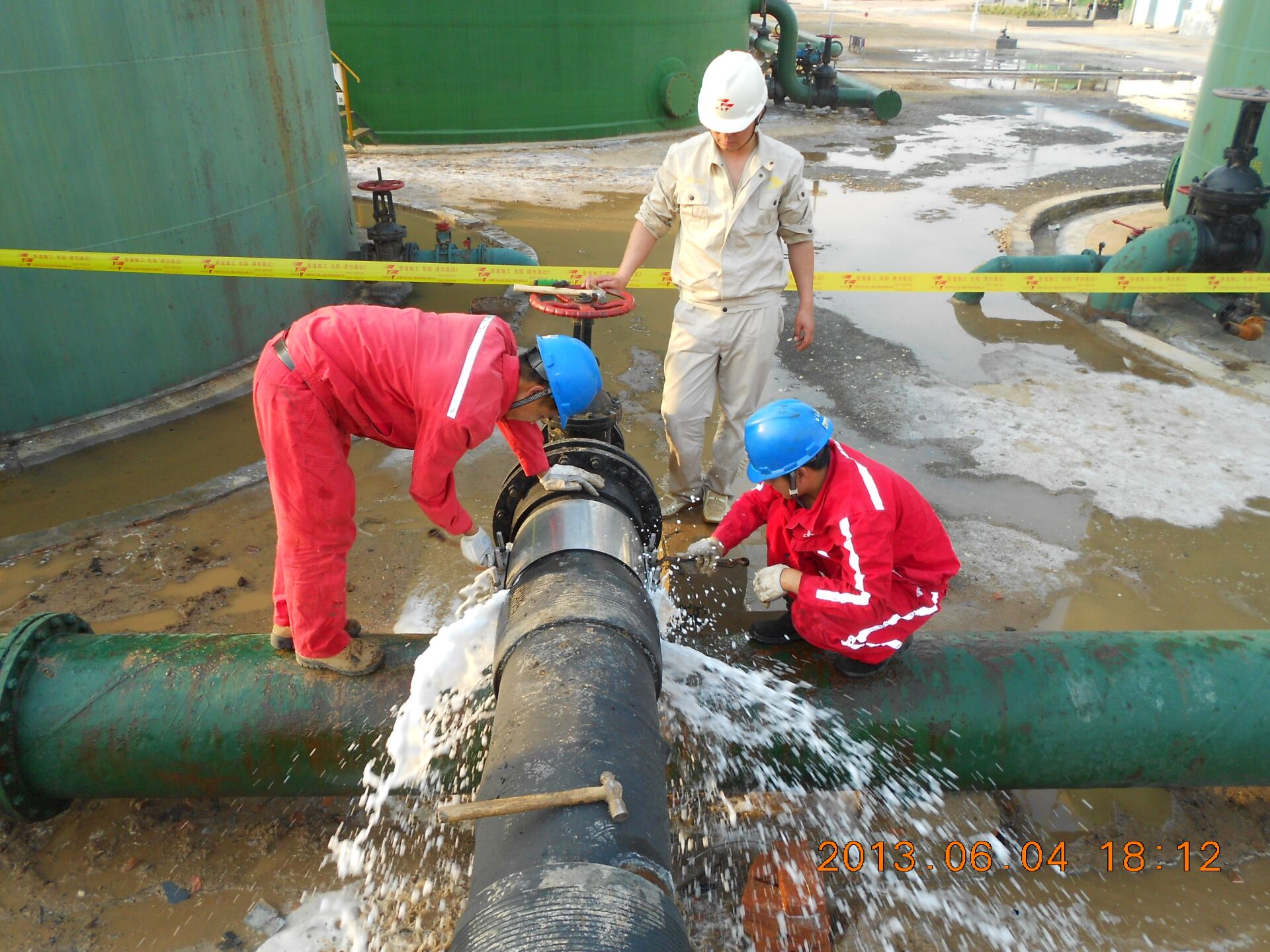

Ремонт и техническое обслуживание

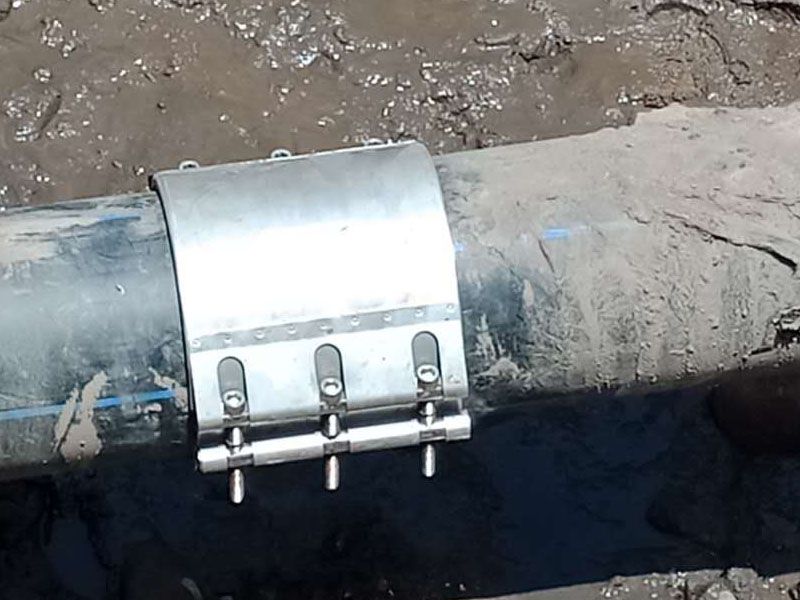

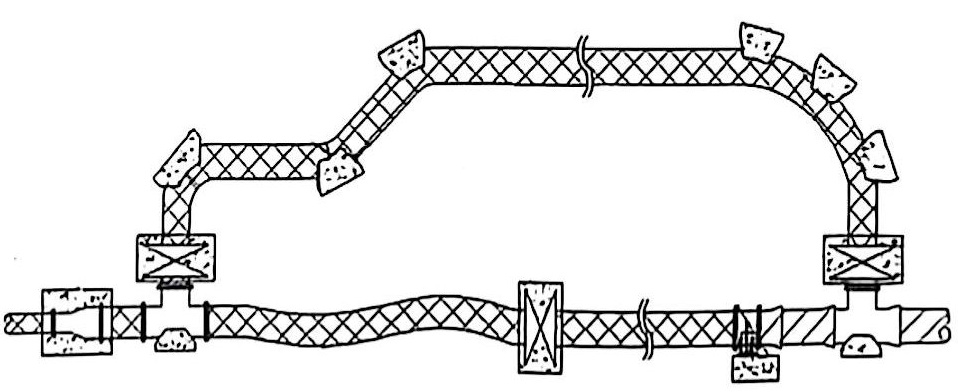

В зависимости от различных повреждений, есть виды ремонтных технологий на выбор. Ремонт может быть выполнен на трубе малого диаметра, открыв достаточное пространство траншеи и вырезав дефект. Заменить поврежденную секцию новым сегментом трубы.

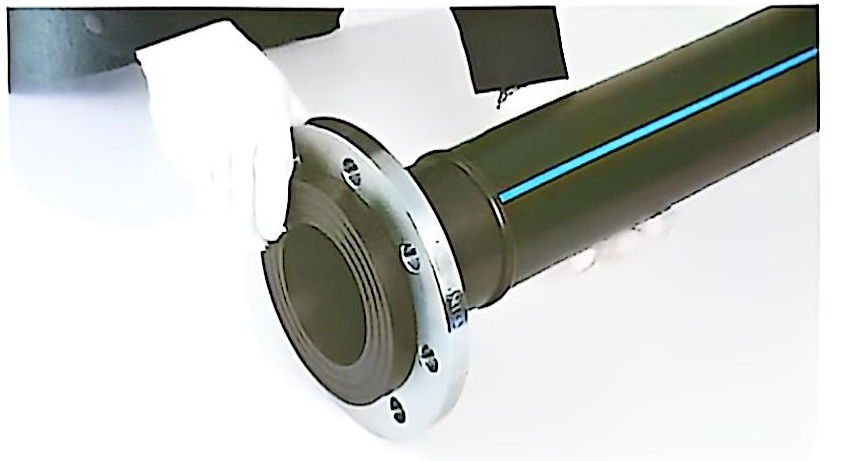

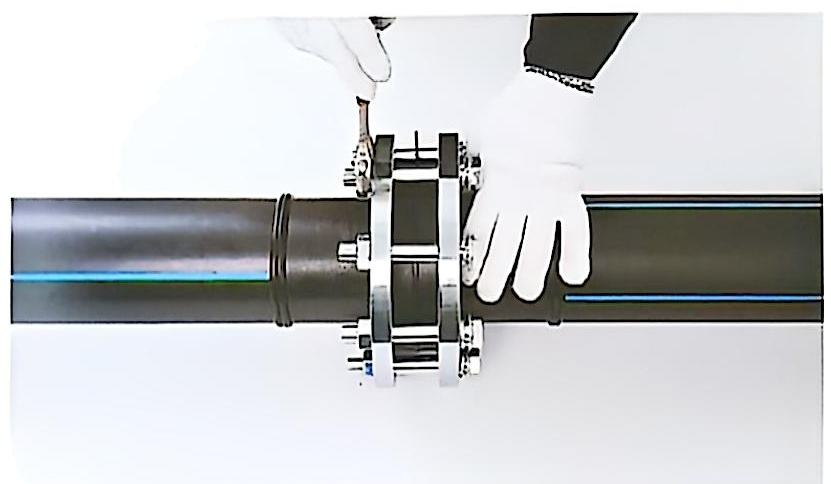

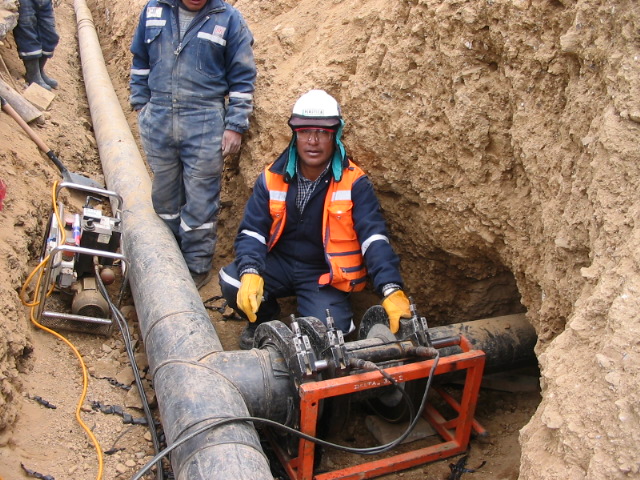

Ремонт труб большого диаметра может быть выполнен с помощью фланцевой ложки. Поврежденная секция удаляется. Затем машина для синтеза прикладок опускается в канаву. Фланцевые соединения соединяются с каждым открытым концом, а фланцевая оболочка соединяется болтами. Фланцевая ложка должна быть точно изготовлена с учетом образующегося разрыва в трубопроводе.

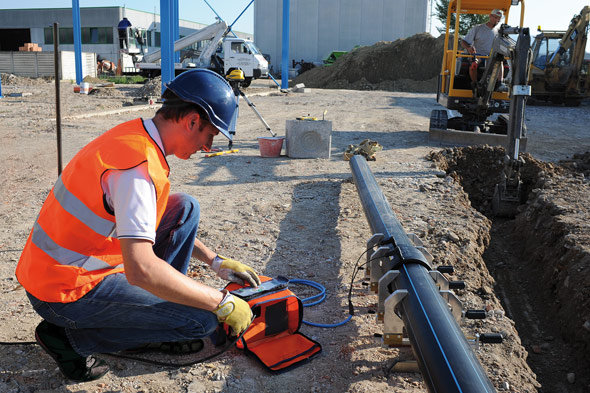

Ремонт электромагнитных копплеров PE
